产品描述
一、产品特点及用途

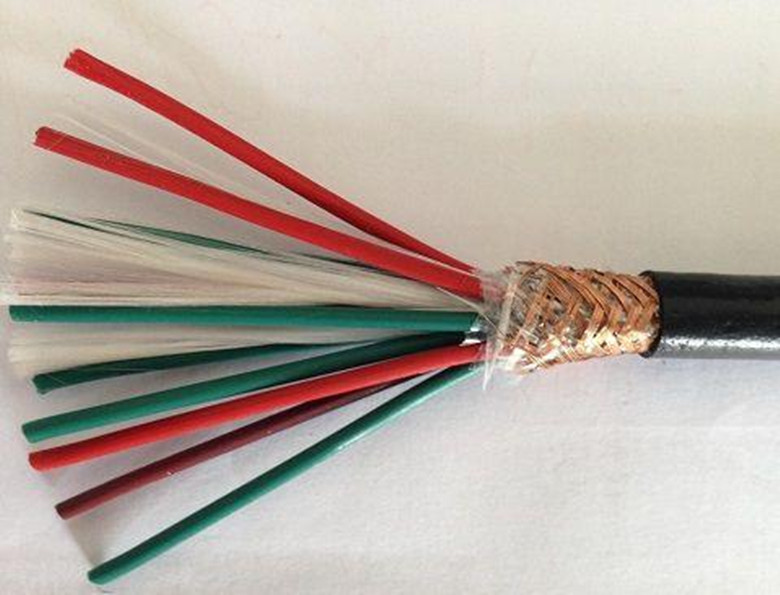

控制电缆KYJVP-10*2.5于交流额定电压450/750V及以下自动控制或监测系统、电器仪表连接等场合用传输线。
二、产品执行标准：控制电缆KYJVP-10*2.5GB9330-88 阻燃性能试验执行GB12666-90标准
三、使用特性
1、交流额定电压：U0/U 450/750V；
2、头等工作温度：聚氯乙烯(聚乙烯)绝缘不超过70℃、交联聚乙烯绝缘90℃；
3、很低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃；
4、电缆安装敷设温度不底于0℃；
5、电缆允许弯曲半径：非铠装电缆***小为电缆外径的6倍；铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍。
四、基本型号及名称
型 号 | 名 称 | 主 要 使 用 范 围 |
KVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 | 敷设在室内、电缆沟、管道等要求屏蔽的固定场合 |
KVVP | 铜芯聚氯乙烯绝缘，聚氯乙烯护套铜丝编织屏蔽控制电缆 | 敷设在室内、电缆沟、管道等要求屏蔽的固定场合 |
KVVP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 | 敷设在室内、电缆沟、管道等要求屏蔽的固定场合 |
KVV22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 | 敷设在室内、电缆沟、管道、直埋等承受较大机械外力的固定场合 |
KVVR | 铜芯聚氯乙烯聚氯乙烯护套控制软电缆 | 敷设在室内移动要求柔软等场合 |
KYJV | 交联聚乙烯绝缘聚氯乙烯护套控制电缆 | 产品适用于固定敷设额定电压为0.6/1KV及以下的配电装置中电器仪表的接线 |
KYJV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套控制电缆 | 产品适用于固定敷设额定电压为0.6/1KV及以下的配电装置中电器仪表的接线 |
KYJVP | 交联聚乙烯绝缘铜丝屏蔽聚氯乙烯控制电缆 | 产品适用于固定敷设额定电压为0.6/1KV及以下的配电装置中电器仪表的接线 |
ZR-KVVRP | 铜芯聚氯乙烯绝缘，聚氯乙烯护套铜丝编织屏蔽控制软电缆 | 敷设在室内移动要求柔软屏蔽等场合 |
ZR-KVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆 | 敷设在有阻燃要求的室内、电缆沟、管道等固定场合 |
ZR-KVVP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽阻燃控制电缆 | 敷设在有阻燃要求的室内、电缆沟、管道等固定场合 |
ZR-KVV2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆 | 敷设在有阻燃要求的室内、电缆沟、管道、直埋等能承受较大机械外力固定场合 |
ZR-KVVR | 铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆 | 敷设在有阻燃要求的室内可移动柔软等场合 |
ZR-KYJV | 交联聚乙烯绝缘聚氯乙烯护套阻燃控制电缆 | 产品适用于固定敷设额定电压为0.6/1KV及以下的配电装置中电器仪表的接线 |
ZR-KVJV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃控制电缆 | 产品适用于固定敷设额定电压为0.6/1KV及以下的配电装置中电器仪表的接线 |
ZR-KYJVP | 交联聚乙烯绝缘铜丝屏蔽聚氯乙烯护套阻燃控制电缆 | 产品适用于固定敷设额定电压为0.6/1KV及以下的配电装置中电器仪表的接线 |
备注：1、需要阻燃护套型号前加ZR；导体线芯中铜丝可以采用镀锡；
2、如需镀锡铜丝编织屏蔽或铝塑复合带绕包屏蔽，只需将型号中的P改为P2或P3即可。
五、代号名称和含义
项 目 | 代 号 | 说 明 |
阻燃特性 | ZR | 分A、B、C级阻燃 |
系列代号 | K | 控制电缆 |
绝缘材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
Y | 聚乙烯PE | |
YJ | 交联聚乙烯 | |
护套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
屏蔽材料 | P | 铜丝编织屏蔽 |
P1 | 镀锡铜丝屏蔽 | |
P2 | 铜带绕包屏蔽 | |
P3 | 铝塑绕包屏蔽 | |
铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
23 | 钢带铠装聚乙烯护套 | |
32 | 钢丝铠装聚氯乙烯护套 | |
33 | 钢丝铠装聚乙烯护套 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
